　　LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
　　LM339集成块采用C-14型封装，图1为外型及管脚排列图。由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。

　　LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。另外，各比较器的输出端允许连接在一起使用。

单限比较器电路

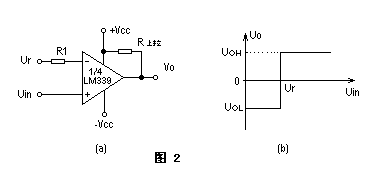

　　图2a给出了一个基本单限比较器。输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。当输入电压Uin>Ur时，输出为高电平UOH。图2b为其传输特性。

　　图3为某仪器中过热检测保护电路。它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。UR=R2/（R1+R2）*UCC。同相端的电压就等于热敏元件Rt的电压降。当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。

 迟滞比较器

　　迟滞比较器又可理解为加正反馈的单限比较器。前面介绍的单限比较器，如果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。在电路中引入正反馈可以克服这一缺点。

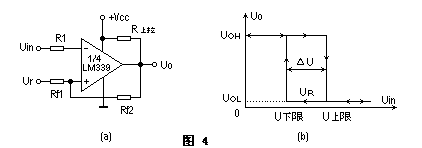

　　图4a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。图4b为迟滞比较器的传输特性。
