微机模糊控制在TIG逆变电源中设计,标签：电源电路,电路设计,http://www.88dzw.com2.1.2 量化因子Ke、Kec和比例因子Ku的选择
根据本系统的特点和实际操作经验，语言变量E、EC和U的基本论域选择为：
三个语言变量E、EC和U的论域均设为[-6,6]，由此可得到对应的量化因子和比例因子：
量化因子和比例因子大小的确定，取决于基本论域的选择，它决定了最终控制的效果，如：超调量、响应时间、稳定性等，故基本论域一般事先初步地选取，在实际调试过程中需不断修正，最终确定一个较满意的结果。
www.88dzw.com2.1.3 语言变量的隶属函数
三个语言变量分别对应三个模糊集
、
和
。鉴于计算上的方便，把、和划分为７个模糊子集，它们分别是NL、NM、NS、O、PS、PM、PL，每个模糊子

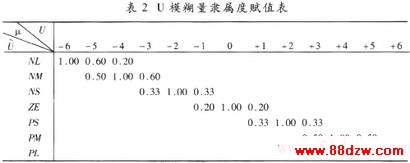

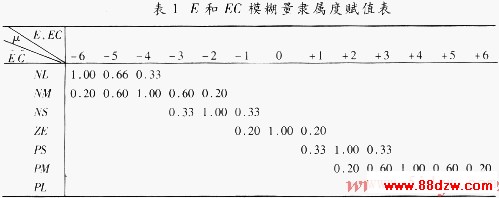

集的论域为[-6,6]，语言变量的隶属函数形状对控制性能影响不大，故取三角形的分布函数，则E、EC和U从属于每个模糊子集的隶属函数如表１和表２所示。
2.2 模糊推理
模糊控制器依据的模糊推理规则是模糊控制器的核心，模糊推理规则主要以人的控制经验和控制思想为依据，本系统采用的电流推理规则为：当误差为正大时，选择控制量以尽快消除误差为主，而当误差较小时，以系统稳定为主要出发点，选择控制量尽量防止超调；
反之亦然，根据这一推理规则，便可获得相应的控制策略，即对于每一对输入量
