电路的功能

采用普通齐纳二极管或温度补偿式齐纳二极管制作基准电压发生电路。消耗电流达10MA。对于电池驱动的电子仪器来说，如果因消耗电流大，电源耗电占全部比重过大就很不合算，所以需要驱动电流小，稳定度好的电路。本电路由可在小偏流下工作的带隙基准二极管和低电流OP放大器组合而成，消耗电流只有30UA。

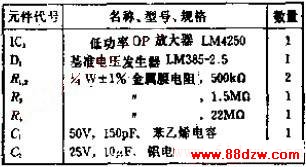

电路工作原理

LM385-2.5是最小偏流为20UA的基准电压发生器，端电压为2.5V±3%，温度系数为20PPM/℃，性能良好。

本电路中OP放大器仅作为同相放大器用，要使输出电压为+10V，电压放大倍数必须为4倍并且R3=R2（A-1），反馈电阻不能消耗功率，所以要取高阻值，R3=1.5M，R2=500K时，消耗电流为2UA。在LM385中，R1=500K，流过电流为25UA，OP放大器用限流电阻R4使电流减到数UA，整个电路4250是VOO=±1.5V也能工作的OP放大器适宜用电池驱动。
