由ISO120与PWS740构成的八通道隔离式0~20mA电流环电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8885次
文章摘要: 如图所示为由ISO120与PWS740构成的八通道隔离式0~20mA电流环电路。图中只画出了一个通道,电路将输入的0~5V电压转换为电流输出,由VN2222管驱动产生0~20mA电流,加到负载RL。因为采用隔离放大器ISO120与隔离电源PWS740配合,把信号输入端的信号、电源和地与输出端的信号、电源和地完全隔离开来,所以该电路的抗干扰性能极好。
由ISO120与PWS740构成的八通道隔离式0~20mA电流环电路,标签:放大电路,电路设计,http://www.88dzw.com

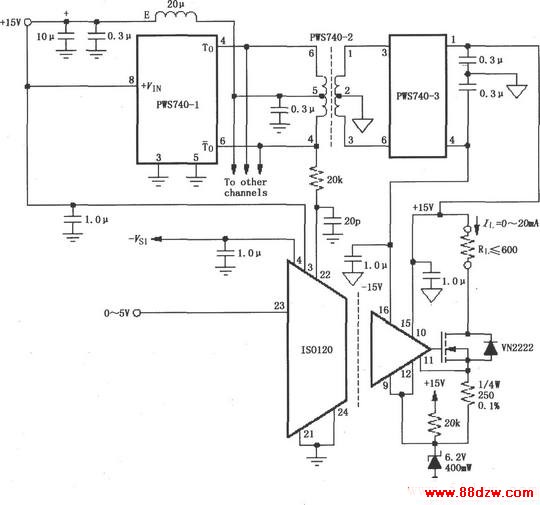

如图所示为由ISO120与PWS740构成的八通道隔离式0~20mA电流环电路。图中只画出了一个通道,电路将输入的0~5V电压转换为电流输出,由VN2222管驱动产生0~20mA电流,加到负载RL。因为采用隔离放大器ISO120与隔离电源PWS740配合,把信号输入端的信号、电源和地与输出端的信号、电源和地完全隔离开来,所以该电路的抗干扰性能极好。
