由ISO107与PWS750-1构成的多通道同步隔离电路
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8565次
文章摘要: 如图所示为由ISO107与PWS750-1构成的多通道同步隔离电路。电路中采用一个PWS750-1振荡器产生1.6MHz频率标准TTL,电平振荡信号,提供给多个通道放大器同步信号(19脚),在ISO107内部分频后产生800kHz载波。19脚内部为集电极开路(OC)结构,因此使用时必须有一个上拉电阻R。低电平开关典型值为7.5mA、0.2V,选择不同的上拉电阻会有不同的上拉电压。
由ISO107与PWS750-1构成的多通道同步隔离电路,标签:放大电路,电路设计,http://www.88dzw.com

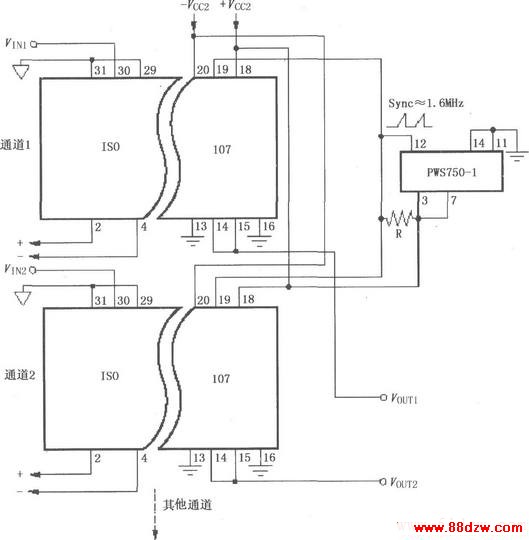

如图所示为由ISO107与PWS750-1构成的多通道同步隔离电路。电路中采用一个PWS750-1振荡器产生1.6MHz频率标准TTL,电平振荡信号,提供给多个通道放大器同步信号(19脚),在ISO107内部分频后产生800kHz载波。19脚内部为集电极开路(OC)结构,因此使用时必须有一个上拉电阻R。低电平开关典型值为7.5mA、0.2V,选择不同的上拉电阻会有不同的上拉电压。
