检测4～20mA环路仪器放大电路(ISO120、XTR101)

文章摘要： 如图所示为由ISO120与仪表放大器INA105、XTR101构成的隔离式RTDs检测4～20mA环路仪器放大电路。电阻式温度检测器(RTD)检测温度变化，将温度变化转变为电信号输入电流环路放大器XTR101，由XTR101变换为4～20mA电流输出，经过双绞线传输，在电阻RL上将4～20mA电流转换为电压信号，再由INA105放大后送到隔离放大器ISO120，由ISO120隔离放大后输出。该电路的主要特点是采用XTR101将输入变换为4～20mA电流，可以远距离传输电流信号，而不容易受到于扰(各种干扰大多以脉冲电压的形式出现)；同时在接收端采用ISO120将信号与后续处理电路隔离，因此该电

检测4～20mA环路仪器放大电路(ISO120、XTR101),标签：放大电路,电路设计,http://www.88dzw.com

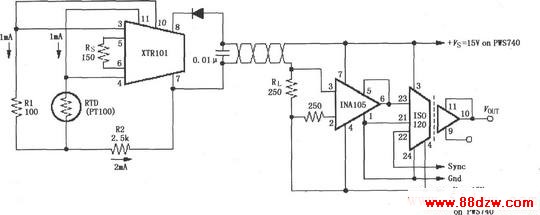

如图所示为由ISO120与仪表放大器INA105、XTR101构成的隔离式RTDs检测4～20mA环路仪器放大电路。电阻式温度检测器(RTD)检测温度变化，将温度变化转变为电信号输入电流环路放大器XTR101，由XTR101变换为4～20mA电流输出，经过双绞线传输，在电阻RL上将4～20mA电流转换为电压信号，再由INA105放大后送到隔离放大器ISO120，由ISO120隔离放大后输出。该电路的主要特点是采用XTR101将输入变换为4～20mA电流，可以远距离传输电流信号，而不容易受到于扰(各种干扰大多以脉冲电压的形式出现)；同时在接收端采用ISO120将信号与后续处理电路隔离，因此该电路具有很好的抗干扰性能。
