隔离式发送/接收环电路(XTR105、RCV420)
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8809次
文章摘要: 如图所示,RTD在现场采集温度后,将其转换为电压,由XTR105将电压变换为4~20mA电流输出,再经双绞线传输,由RCV420接收、隔离放大器ISO122隔离放大后,输出0~5V电压。该电路的抗干扰性能极好,可用于远距离传输或干扰大的场合。图中为三线RTD连接,若用于两线RTD连接,则去掉RLIN2。
隔离式发送/接收环电路(XTR105、RCV420),标签:放大电路,电路设计,http://www.88dzw.com

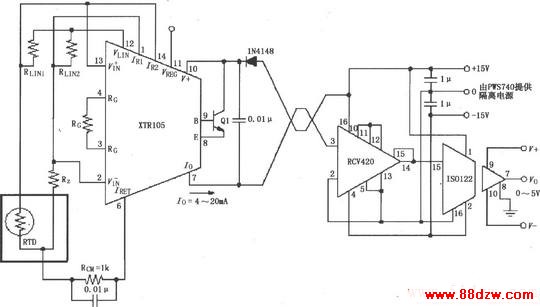

如图所示,RTD在现场采集温度后,将其转换为电压,由XTR105将电压变换为4~20mA电流输出,再经双绞线传输,由RCV420接收、隔离放大器ISO122隔离放大后,输出0~5V电压。该电路的抗干扰性能极好,可用于远距离传输或干扰大的场合。图中为三线RTD连接,若用于两线RTD连接,则去掉RLIN2。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
