两线RTD连接电路(XTR108)
[10-10 20:39:48] 来源:http://www.88dzw.com 线性放大 阅读:8254次
文章摘要: 如图所示,长导线电流环传输会引入射频(RF)干扰,RF能量会造成敏感的XTR108输入端出现误差,表现在环路电流或输入线电流的不稳定。如果RTD传感器在远距离,则在XTR108输入端将引入干扰。如果变送器与传感器采用短线连接,则干扰更多来自于电流环路的连接线。解决的方法是在输入端加0.01μF的旁路电容滤波,以减小或消除干扰。将这些旁路电容的公共点与IRET端相连,虽然IRET端直流电压不为零,但它是变送器的“地”。另外,VLOOP在与Io端之间接一个0.01μF的电容,有助于将输出干扰减到最小。
两线RTD连接电路(XTR108),标签:放大电路,电路设计,http://www.88dzw.com

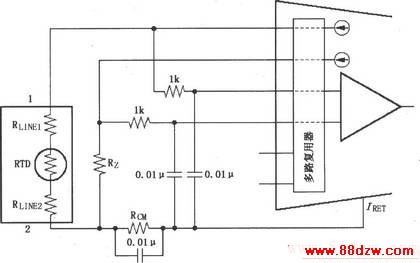

如图所示,长导线电流环传输会引入射频(RF)干扰,RF能量会造成敏感的XTR108输入端出现误差,表现在环路电流或输入线电流的不稳定。如果RTD传感器在远距离,则在XTR108输入端将引入干扰。如果变送器与传感器采用短线连接,则干扰更多来自于电流环路的连接线。解决的方法是在输入端加0.01μF的旁路电容滤波,以减小或消除干扰。将这些旁路电容的公共点与IRET端相连,虽然IRET端直流电压不为零,但它是变送器的“地”。另外,VLOOP在与Io端之间接一个0.01μF的电容,有助于将输出干扰减到最小。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
