具有线性化的输入旁路电路(XTR112/114)

文章摘要： 如图所示，该电路的长导线电流环传输会引入射频(RF)干扰，RF能量会造成敏感的XT11l2／114输入端出现误差，表现在环路电流或输入线电流的不稳定。如果RTD传感器在远距离，则在XTR112／114的输入端将引入干扰。如果变送器与传感器采用短线连接，则干扰更多来自于电流环路的连接线。消除干扰的方法是在输入端加0.01μF的旁路电容滤波，以减少或消除干扰。将这些旁路电容的公共点与IRET端相连，虽然IRET端直流电压不为零，但它是变送器的“地”。另外，在V 与Io端接一个0.01μF的电容，有助于将输出干扰减到最小。

具有线性化的输入旁路电路(XTR112/114),标签：放大电路,电路设计,http://www.88dzw.com

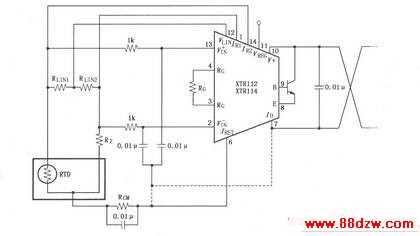

如图所示，该电路的长导线电流环传输会引入射频(RF)干扰，RF能量会造成敏感的XT11l2／114输入端出现误差，表现在环路电流或输入线电流的不稳定。如果RTD传感器在远距离，则在XTR112／114的输入端将引入干扰。如果变送器与传感器采用短线连接，则干扰更多来自于电流环路的连接线。消除干扰的方法是在输入端加0.01μF的旁路电容滤波，以减少或消除干扰。将这些旁路电容的公共点与IRET端相连，虽然IRET端直流电压不为零，但它是变送器的“地”。另外，在V 与Io端接一个0.01μF的电容，有助于将输出干扰减到最小。
