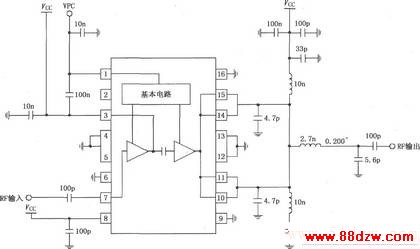

如图所示为RF2131在4.8V电源供电时的最佳效率功率放大电路。射频信号(RF)由7脚输入，经过前置放大器、末级功率放大器放大后由10、11脚和14、15脚输出。7脚与内部放大器是直接耦合，因此在7脚外加一个隔直耦合电容；7脚输入阻抗为50Ω，但是确切的阻抗值由3脚外接的内部级间匹配网络决定。输出端10、11、14、15脚在芯片内部已连接，通常将10、11、14脚与15脚在外部分别连接在一起作为信号输出，要注意对称，否则将造成电路不稳定。输出匹配网络使放大器输出阻抗与之匹配，以获得最大输出功率和效率；同时这些脚也作为末级功率放大器电源供电端，通过这些脚向末级功放提供偏置电流。1脚接功率控制脚(PC)，可以控制该脚电压从而控制电源功率。在室温下，当电压为低电平时(0．5V或更低)，放大器处于电源处于关断状态。
