INA105精密单位增益缓冲电路

文章摘要： 如图所示为精密单位增益缓冲电路。该电路将1脚与3脚相连，内部两个25kΩ电阻并联，作为输人电阻。2脚与5脚相连输人，内部两个25kΩ电阻并联，作为反馈电阻，构成一个电压跟随器，增益为1(单位增益)。输出电压Vo=V1，增益误差为0．01％(最大)。

INA105精密单位增益缓冲电路,标签：放大电路,电路设计,http://www.88dzw.com

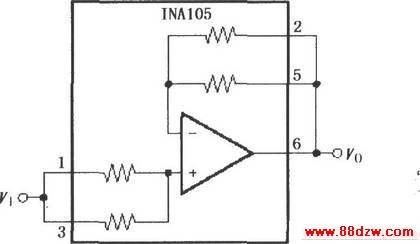

如图所示为精密单位增益缓冲电路。该电路将1脚与3脚相连，内部两个25kΩ电阻并联，作为输人电阻。2脚与5脚相连输人，内部两个25kΩ电阻并联，作为反馈电阻，构成一个电压跟随器，增益为1(单位增益)。输出电压Vo=V1，增益误差为0．01％(最大)。
