INA128/129的信号和电源的基本连接电路
[09-13 23:44:30] 来源:http://www.88dzw.com 线性放大 阅读:8706次
文章摘要: 如图所示为1NA128/129的信号和电源的基本连接电路。输出电压是以输出Ref端标准地为基准的,如有8Ω串联电阻,则共模抑制比将下降约80dB(G=1)。增益与RG的选择见下表。增益G=1 50kΩ/RG(INA128)或=1 49.4kΩ/RG(INA129)。50kΩ(或49.4kΩ)是INA128/129内部A1、A2的反馈电阻之和。
INA128/129的信号和电源的基本连接电路,标签:放大电路,电路设计,http://www.88dzw.com

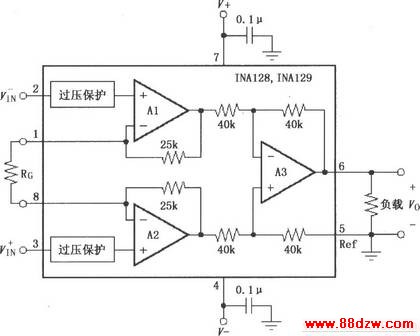

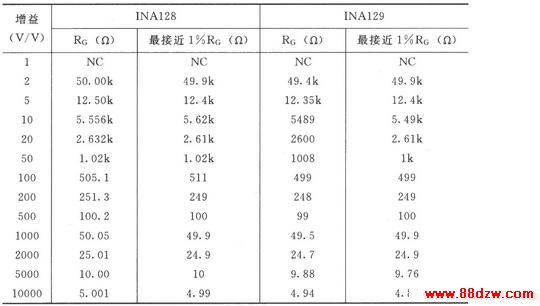

如图所示为1NA128/129的信号和电源的基本连接电路。输出电压是以输出Ref端标准地为基准的,如有8Ω串联电阻,则共模抑制比将下降约80dB(G=1)。增益与RG的选择见下表。增益G=1 50kΩ/RG(INA128)或=1 49.4kΩ/RG(INA129)。50kΩ(或49.4kΩ)是INA128/129内部A1、A2的反馈电阻之和。
