INA111输入低通滤波电路

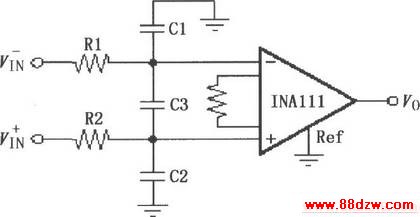

文章摘要： 如图所示为输入低通滤波电路。INA111为FET输入，允许在输入端采用RC滤波器而不会因为偏流产生大的失调电压。输入端采用RC低通滤波器可以使INA111具有极好的高频共模抑制。共模电容C1、C2必须相等，如果两者失配，将造成原来高频共模干扰信号变为差模信号，形成对电路的干扰。差模电容C3会减小带宽，同时对改善C1、C2失配的影响有作用。取值时差模电容C3要大于共模电容C1。

INA111输入低通滤波电路,标签：放大电路,电路设计,http://www.88dzw.com

如图所示为输入低通滤波电路。INA111为FET输入，允许在输入端采用RC滤波器而不会因为偏流产生大的失调电压。输入端采用RC低通滤波器可以使INA111具有极好的高频共模抑制。共模电容C1、C2必须相等，如果两者失配，将造成原来高频共模干扰信号变为差模信号，形成对电路的干扰。差模电容C3会减小带宽，同时对改善C1、C2失配的影响有作用。取值时差模电容C3要大于共模电容C1。
