INA114重负载输出缓冲电路

文章摘要： 如图所示为重负载输出缓冲电路。INA114表面封装形式中，有一个独立的输出检测反馈连接端(12脚)，正常工作时12脚必须与输出端(11脚)相连接(DIP封装形式芯片已在内部连接)。输出检测反馈连接端(12脚)用于直接在负载端最精确地检测输出电压，重负载或长线传输可由连接在内部的缓冲电 路驱动，IL为±100mA。

INA114重负载输出缓冲电路,标签：放大电路,电路设计,http://www.88dzw.com

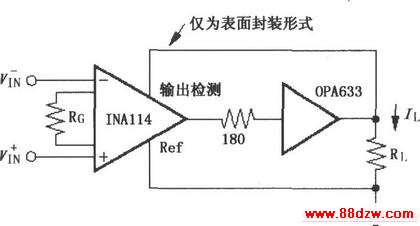

如图所示为重负载输出缓冲电路。INA114表面封装形式中，有一个独立的输出检测反馈连接端(12脚)，正常工作时12脚必须与输出端(11脚)相连接(DIP封装形式芯片已在内部连接)。输出检测反馈连接端(12脚)用于直接在负载端最精确地检测输出电压，重负载或长线传输可由连接在内部的缓冲电 路驱动，IL为±100mA。
