HA-5340的同相单位增益模式基本连接电路

文章摘要： 如图所示为HA-5340的同相单位增益模式基本连接电路，有着非常高的通过速率。作为快速数据采集A／D变换输入级，输入信号VIN加到HA-5340的2脚，经过采样保持放大后送到HI774进行模拟-数字变换，变换为12位精确的数字信号后输出。S非／H信号控制内部开关接通或断开，即采样或保持状态。该电路内置135pF保持电容器。如需要延长保持时问，在7脚与11脚之问加保持电容CH， CH选用高绝缘度、低介质吸收电容器。50kΩ电位器为“失调电压”调整电位器，调节电位器可以将保持级误差调节到零。HA-5340输出没有短路保护电路，因而在高频状态保持着低的输出阻抗。HA-5340的每一个电源端与系统电

HA-5340的同相单位增益模式基本连接电路,标签：放大电路,电路设计,http://www.88dzw.com

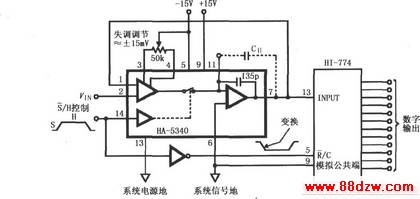

如图所示为HA-5340的同相单位增益模式基本连接电路，有着非常高的通过速率。作为快速数据采集A／D变换输入级，输入信号VIN加到HA-5340的2脚，经过采样保持放大后送到HI774进行模拟-数字变换，变换为12位精确的数字信号后输出。S非／H信号控制内部开关接通或断开，即采样或保持状态。该电路内置135pF保持电容器。如需要延长保持时问，在7脚与11脚之问加保持电容CH， CH选用高绝缘度、低介质吸收电容器。50kΩ电位器为“失调电压”调整电位器，调节电位器可以将保持级误差调节到零。HA-5340输出没有短路保护电路，因而在高频状态保持着低的输出阻抗。HA-5340的每一个电源端与系统电源地(13脚)之间都要接一个0．01～0．1μF的瓷介电容，用于旁路去耦。
