INAl28/129精密低功率仪表放大器
[09-13 23:44:29] 来源:http://www.88dzw.com 线性放大 阅读:8559次
文章摘要: INA128 INA129 INA128/129是精密低功率通用型仪表放大器,内部采用通用的三个运放和小尺寸设计,使之具有广泛的应用范围。电流反馈输入电压提供很宽的带宽,在高增益状态(G=100时)为200kHz。INA128用一个外部电阻,可设定从1~10000的任意增益值。INA128/129的电源电压低至±2.25V,静态电流仅为700μA,可用于电池供电系统,内部输入保护使其能够经受±40V电压而不会损坏。INA128/129采用8脚塑封DIP和SO-8封装,INA2128为 INA128的双配置。INA128/129的引脚排列如图所示。
INAl28/129精密低功率仪表放大器,标签:放大电路,电路设计,http://www.88dzw.com
INA128 INA129

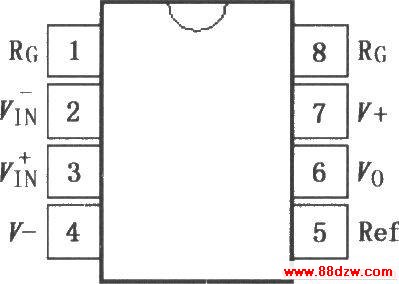

INA128/129是精密低功率通用型仪表放大器,内部采用通用的三个运放和小尺寸设计,使之具有广泛的应用范围。电流反馈输入电压提供很宽的带宽,在高增益状态(G=100时)为200kHz。INA128用一个外部电阻,可设定从1~10000的任意增益值。INA128/129的电源电压低至±2.25V,静态电流仅为700μA,可用于电池供电系统,内部输入保护使其能够经受±40V电压而不会损坏。INA128/129采用8脚塑封DIP和SO-8封装,INA2128为 INA128的双配置。INA128/129的引脚排列如图所示。
Tag:线性放大,放大电路,电路设计,家电维修 - 单元电路介绍 - 线性放大
