用AD9101直接将中频信号变换为数字信号的电路

文章摘要： 如图所示为在中频信号应用中用AD9101直接将中频信号变换为数字信号的电路。传统的具有相位I和正交相位Q的信号解码接收器，普遍由一对模拟信号处理的ADCs前端组成，这种I-Q解码接收器要求在模拟范围内增益和相位精密匹配，也要求ADCs精密匹配。这导致为了实现高性能，数字前端的设计者不得不采用高成本的材料，因为ADCs动态范围在高频应用时受到限制。模拟信号输人到中频滤波器，滤除IF以外成分后将IF信号输入采样保持放大器AD9101，由ADC电路将模拟信号转换为数字信号，再送到由乘法器和数控振荡器组成的数字滤波器处理，产生I、Q两个信号加到DSP电路(数字信号处理电路)。该电路由于采用宽带低失真

用AD9101直接将中频信号变换为数字信号的电路,标签：放大电路,电路设计,http://www.88dzw.com

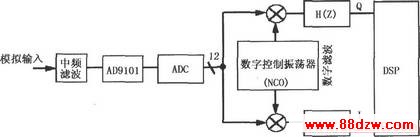

如图所示为在中频信号应用中用AD9101直接将中频信号变换为数字信号的电路。传统的具有相位I和正交相位Q的信号解码接收器，普遍由一对模拟信号处理的ADCs前端组成，这种I-Q解码接收器要求在模拟范围内增益和相位精密匹配，也要求ADCs精密匹配。这导致为了实现高性能，数字前端的设计者不得不采用高成本的材料，因为ADCs动态范围在高频应用时受到限制。模拟信号输人到中频滤波器，滤除IF以外成分后将IF信号输入采样保持放大器AD9101，由ADC电路将模拟信号转换为数字信号，再送到由乘法器和数控振荡器组成的数字滤波器处理，产生I、Q两个信号加到DSP电路(数字信号处理电路)。该电路由于采用宽带低失真AD9101，因此可以简化模拟前端设计，允许信号处理在数字领域进行，所以信号的可预见性增加了，并且降低了环境变化对信号的影响。
