500MHz低功率运算放大器MAX4100／4101

文章摘要： MAX4100／4101运算放大器具有极高速和低功率性能。MAX4100为单位增益稳定补偿，MAX4101为Rail-to-Rail输出。两个器件单电源工作电压为 4.5～ 11V，双电源工作电压为±2.25～±5.5V。输入共模范围超出负电源电压VEE(单电源时为地)。MAX4100／4101在500MHz单位增益带宽(MAX4100)或200MHz-3dB带宽(MAX4101)、具有250V／μs转换速率状态工作时，每个运放静态电源电流仅需要5mA。这些高速运放输出电压摆幅大(±3.5V)、输出电流能力强(80mA)。MAX4100／4101的引脚排列如图所示。

500MHz低功率运算放大器MAX4100／4101,标签：放大电路,电路设计,http://www.88dzw.com

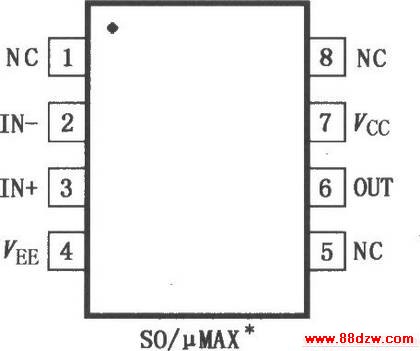

MAX4100／4101运算放大器具有极高速和低功率性能。MAX4100为单位增益稳定补偿，MAX4101为Rail-to-Rail输出。两个器件单电源工作电压为 4.5～ 11V，双电源工作电压为±2.25～±5.5V。输入共模范围超出负电源电压VEE(单电源时为地)。MAX4100／4101在500MHz单位增益带宽(MAX4100)或200MHz-3dB带宽(MAX4101)、具有250V／μs转换速率状态工作时，每个运放静态电源电流仅需要5mA。这些高速运放输出电压摆幅大(±3.5V)、输出电流能力强(80mA)。MAX4100／4101的引脚排列如图所示。
