线性压控振荡器(8038、μA741)

文章摘要： 如图所示为线性压控振荡器电路。图中，A1是用于改善C1充放电特性的恒流源电路，它使电路的输出频率相对于输入控制电压成线性关系。A2为正弦波输出的缓冲器。如果将低频锯齿波输入到控制电压端，则该电路变成线性扫描发生器，而将某一信号电压接到输入端，电路便输出调频波。用频率计数器对输出进行计数，电路又可作为一种把电压变为数字信号的A／D转换器。线性VCO也称作V／F变换器。

线性压控振荡器(8038、μA741),标签：,电路设计,http://www.88dzw.com

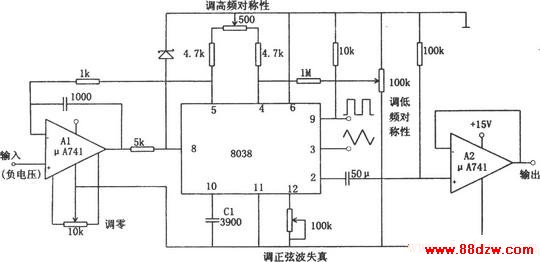

如图所示为线性压控振荡器电路。图中，A1是用于改善C1充放电特性的恒流源电路，它使电路的输出频率相对于输入控制电压成线性关系。A2为正弦波输出的缓冲器。如果将低频锯齿波输入到控制电压端，则该电路变成线性扫描发生器，而将某一信号电压接到输入端，电路便输出调频波。用频率计数器对输出进行计数，电路又可作为一种把电压变为数字信号的A／D转换器。线性VCO也称作V／F变换器。
