由CMOS门构成的可调分频器(CD4001)
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8830次
文章摘要: 如图所示为由CMOS门构成的可调分频电路。该电路是一个由CMOS 4×2输入或非门CD4001构成的偶次分频器,分频系数由外接电位器进行调节。当频率为f1的脉冲信号输入时,电路输出为频率f2的方波,分频系数为:N=f1/f2,其中N是偶数。门G1和G2构成触发器。输入脉冲只对禁止门起作用,使触发器改变状态。最简单的情况是N=2,这样,每个输入脉冲改变触发器状态一次。对于较高的分频系数N,可以不用外加电容,因为CMOS门有5pF的固有电容,输入脉冲通过禁止门的固有电容积分。当电容上的电压达到触发电平时,电路翻转,因此,通过电位器改变输入脉冲幅度,就可以改变分频系数。
由CMOS门构成的可调分频器(CD4001),标签:,电路设计,http://www.88dzw.com

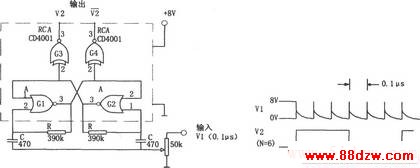

如图所示为由CMOS门构成的可调分频电路。该电路是一个由CMOS 4×2输入或非门CD4001构成的偶次分频器,分频系数由外接电位器进行调节。当频率为f1的脉冲信号输入时,电路输出为频率f2的方波,分频系数为:
N=f1/f2,其中N是偶数。
门G1和G2构成触发器。输入脉冲只对禁止门起作用,使触发器改变状态。最简单的情况是N=2,这样,每个输入脉冲改变触发器状态一次。对于较高的分频系数N,可以不用外加电容,因为CMOS门有5pF的固有电容,输入脉冲通过禁止门的固有电容积分。当电容上的电压达到触发电平时,电路翻转,因此,通过电位器改变输入脉冲幅度,就可以改变分频系数。
