用与非门组成的负电源发生器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8202次
文章摘要: 在电子设备中有时需用一组功率不大的负电源,可用三个与非门按图所示方法连接,即可进行电源极性变换。图示电路中A1、A2组成约4kHz的自激多谐振荡器,A3起缓冲作用,同时也起整形作用。当电路振荡A3输出高电平时,VDl导通,C2被充电,A正B负,这时VD2截止。当A3输出端变为低电平时,由于C2两端电压不能突变,故此时8点应为负电压,VDl截止,VD2导通,输出负电压。该电路如用 5V作正电源,在空载时可输出-3V;在负载为430Ω时,输出为-2V;负载为200Ω时,输出为-l.5V;负载为l00Ω时,输出为-lV。若要提高负电压的幅度,可提高Al~A3集成电路的供电电压即可。
用与非门组成的负电源发生器,标签:,电路设计,http://www.88dzw.com

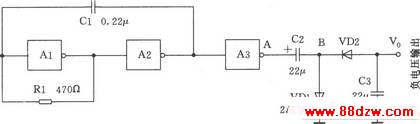

在电子设备中有时需用一组功率不大的负电源,可用三个与非门按图所示方法连接,即可进行电源极性变换。图示电路中A1、A2组成约4kHz的自激多谐振荡器,A3起缓冲作用,同时也起整形作用。当电路振荡A3输出高电平时,VDl导通,C2被充电,A正B负,这时VD2截止。当A3输出端变为低电平时,由于C2两端电压不能突变,故此时8点应为负电压,VDl截止,VD2导通,输出负电压。该电路如用 5V作正电源,在空载时可输出-3V;在负载为430Ω时,输出为-2V;负载为200Ω时,输出为-l.5V;负载为l00Ω时,输出为-lV。若要提高负电压的幅度,可提高Al~A3集成电路的供电电压即可。
Tag:信号产生,,电路设计,家电维修 - 单元电路介绍 - 信号产生
