矩形脉冲倍频器

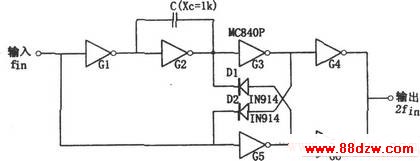

如图所示为矩形脉冲倍频电路。该电路为数字倍频器,它由一个六倒相器MC840P、两个二极管以及一个电容器构成,其工作频率范围为1Hz~100kHz。电路的输入信号为方波。而输出是近似对称的矩形波。要求电容C的容抗在工作频率上是1kΩ。如果要求输出为对称方波,可在电容上串联或并联一个电阻。输出电路包括倒相器G3、G4、G5和G6,它们通过二极管D1、D2交叉耦合。由于移相网络G1、G2和C的移相作用,输出级的两个输入信号相位差为90o,因此输出信号频率fout=2fin。该电路工作稳定,可以用同样类型的电路级联实现多倍频电路,其频率上限可达100kHz。
