MC1596构成的150-300MHz倍频器

[10-10 20:39:48]   来源:http://www.88dzw.com  信号产生   阅读:8510

文章摘要: 如图所示为150-300MHz倍频电路。电路采用MC1596平衡调制/解调器集成电路.其输入频率为150MHz,产生的输出频率为300MHz。MC1596有两个频率输入端(1脚和4脚),而同一个150MHz输入加至两个输入端。调节50kΩ电位器可使两输入端接收到相等的信号电平。调节两个1~10pF的可变电容器,可使输出频率严格地为输入频率的二倍和波形失真最小。输入阻抗和输出阻抗近似为50Ω,输入信号电平的典型值为100mVrms(均方根值),输出约为15mVrms。

MC1596构成的150-300MHz倍频器,标签:,电路设计,http://www.88dzw.com

MC1596构成的150-300MHz倍频器

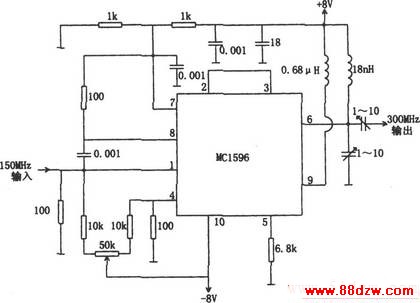

如图所示为150-300MHz倍频电路。电路采用MC1596平衡调制/解调器集成电路.其输入频率为150MHz,产生的输出频率为300MHz。MC1596有两个频率输入端(1脚和4脚),而同一个150MHz输入加至两个输入端。调节50kΩ电位器可使两输入端接收到相等的信号电平。调节两个1~10pF的可变电容器,可使输出频率严格地为输入频率的二倍和波形失真最小。输入阻抗和输出阻抗近似为50Ω,输入信号电平的典型值为100mVrms(均方根值),输出约为15mVrms。
