简单的脉冲倍频器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8432次
文章摘要: 如图所示为简单的脉冲倍频电路。该电路是一个简单的脉冲倍频器,其输出脉冲宽度取决于时间常数RC。利用图示元件数值,输出脉冲宽度为输入脉冲周期的1/4。对于不同类型的集成电路,R和C的值是不同的。如果将两个相同电路串联,就可构成四倍频电路,但要求第二级的时间常数RC应减小一半。
简单的脉冲倍频器,标签:,电路设计,http://www.88dzw.com

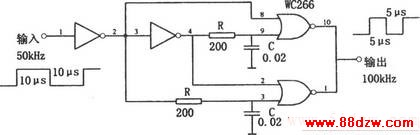

如图所示为简单的脉冲倍频电路。该电路是一个简单的脉冲倍频器,其输出脉冲宽度取决于时间常数RC。利用图示元件数值,输出脉冲宽度为输入脉冲周期的1/4。对于不同类型的集成电路,R和C的值是不同的。如果将两个相同电路串联,就可构成四倍频电路,但要求第二级的时间常数RC应减小一半。
Tag:信号产生,,电路设计,家电维修 - 单元电路介绍 - 信号产生
