数字倍频器(LM108、LM111)

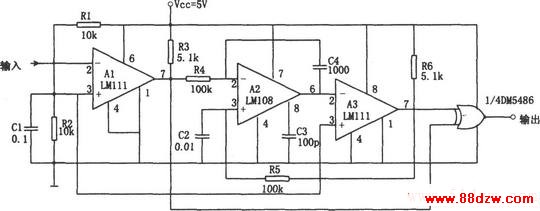

如图所示为数字倍频电路。该电路由电压比较器、密勒积分器以及异或门组成。A1是电平比较器,由集成块LM111实现,由它构成整形电路,把上升时间长的波形(如正弦波)变成上升时间短的方波。A1输出的方波经A2和R4、C4组成的密勒积分器变换成三角波,然后再由电平比较器A3将三角波变成方波。A1和A3的输出方波之间有90o相位差,故通过异或门 DM5486后得到倍频输出。输入频率范围为5kHz~50kHz,输出频率范围为10kHz~100kHz。
