VGA同步信号自动发生器
[09-13 23:55:28] 来源:http://www.88dzw.com 信号产生 阅读:8785次
文章摘要: 廉价的计算机彩色监示器只接收负向同步信号,因此这种监示器与许多PC机所使用的VGA标准不兼容。如图所示电路不论输入信号是负极性或正极性,均能生成负向同步脉冲。加在R1和R2分压器上的5V电源被分压成2.5V,这样就不必放大输入信号。在一个或门输入端上的RC网络R3C1,能在外加负同步脉冲时保持引脚②为高电平,因为负同步脉冲很窄,不促以使电容C2放电到门限电压之下;因此,脉冲不反相。如果输入为正向脉冲,引脚②的电平不允许升高,因此输入被反相。后接的缓冲器、反相器和BC337电流放大器是为使此行同步与场同步复合作准备。
VGA同步信号自动发生器,标签:,电路设计,http://www.88dzw.com

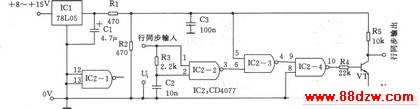

廉价的计算机彩色监示器只接收负向同步信号,因此这种监示器与许多PC机所使用的VGA标准不兼容。如图所示电路不论输入信号是负极性或正极性,均能生成负向同步脉冲。加在R1和R2分压器上的5V电源被分压成2.5V,这样就不必放大输入信号。在一个或门输入端上的RC网络R3C1,能在外加负同步脉冲时保持引脚②为高电平,因为负同步脉冲很窄,不促以使电容C2放电到门限电压之下;因此,脉冲不反相。如果输入为正向脉冲,引脚②的电平不允许升高,因此输入被反相。后接的缓冲器、反相器和BC337电流放大器是为使此行同步与场同步复合作准备。
