CH7555构成的程序控制器

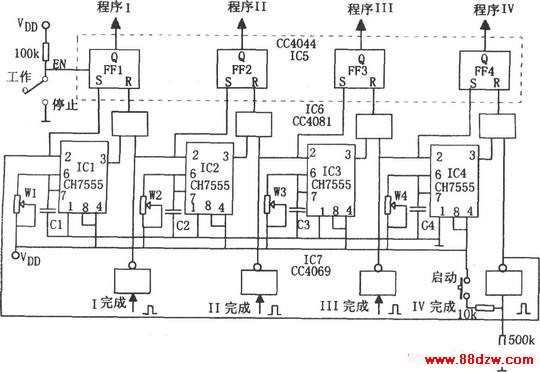

如图所示为程序控制电路。该控制器由循环程序单稳定时电路、开机触发电路等组成。

4块555电路IC1~IC4分别组成不同定时的单稳电路,并串接循环触发。开机触发电路由IC7(CD4069)六反相器组成,使各单稳定时电路进行定时置位。IC6(CC4081)为四2输入与门;IC5(CC4044)为四R.S锁存器。

当按下启动按钮后,IC1被置位,进入单稳态的暂稳状态。即第1个程序运行。当暂稳结束时,即第I个程序运行结束,通过与门电路给FF1(RS触发器)复位,同时启动程序II和触发器IC2,如此循环,进行程序控制。每次程序的定时时间由该级的时间常数td=1.1RwC决定。
