由NE555、CD4514构成的能模拟自然风和能定时关机的电风扇控制器
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8963次
文章摘要: 如图所示的电风扇控制器通过对晶闸管触发电路的控制,能够模拟自然风。通过对脉冲振荡器的调节和脉冲计数实现定时关机。该电路由可控式脉冲振荡器、脉冲计数与分频器、脉冲译码与分配器与晶闸管触发电路组成。
由NE555、CD4514构成的能模拟自然风和能定时关机的电风扇控制器,标签:控制电路图,电路设计,http://www.88dzw.com

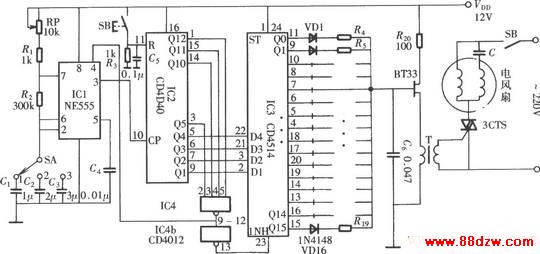

如图所示的电风扇控制器通过对晶闸管触发电路的控制,能够模拟自然风。通过对脉冲振荡器的调节和脉冲计数实现定时关机。该电路由可控式脉冲振荡器、脉冲计数与分频器、脉冲译码与分配器与晶闸管触发电路组成。
