由NE555、CD4017组成的LED运动方向显示器

文章摘要： 利用十进制计数、脉冲分配器CD4017的10个输出端Q0～Q9各连接一个发光二极管，当为CD4017输入时钟脉冲后，它所连接的10个发光二极管即按输出顺序依次发光。将l0个发光二极管按直线排列，可用作运动方向的指示器；如果排列成一个圆环，又可表示物体或机构的旋转方向，电路组成如图所示。

由NE555、CD4017组成的LED运动方向显示器,标签：控制电路图,电路设计,http://www.88dzw.com

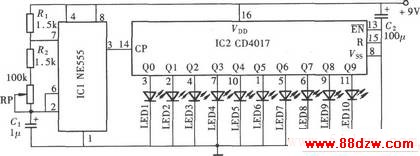

利用十进制计数、脉冲分配器CD4017的10个输出端Q0～Q9各连接一个发光二极管，当为CD4017输入时钟脉冲后，它所连接的10个发光二极管即按输出顺序依次发光。将l0个发光二极管按直线排列，可用作运动方向的指示器；如果排列成一个圆环，又可表示物体或机构的旋转方向，电路组成如图所示。
