微波探测无线电报警器(S
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8744次
文章摘要: (a)图中,当探测电路TWH9250探测到目标信号时,它的输出端O输出低电平,这时继电器K被接通。发射电路得到工作电源后,将编码电路YYH26所编地址码通过S&P27A放大处理后,由天线向外发射。探测电路用来接通发射机的工作电源,发射电路发出的地址码表明发射机所处的探测处所。 (b)图所示为多路接收报警电路.
微波探测无线电报警器(S,标签:控制电路图,电路设计,http://www.88dzw.com

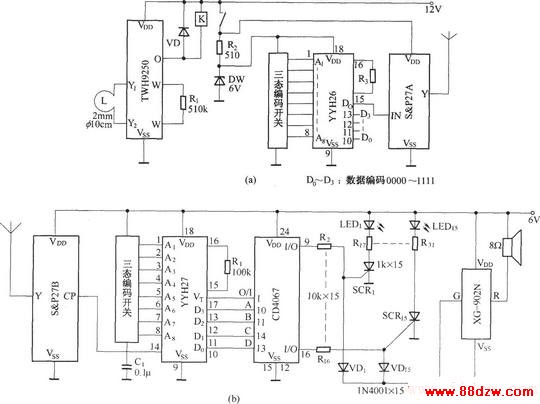

(a)图中,当探测电路TWH9250探测到目标信号时,它的输出端O输出低电平,这时继电器K被接通。发射电路得到工作电源后,将编码电路YYH26所编地址码通过S&P27A放大处理后,由天线向外发射。探测电路用来接通发射机的工作电源,发射电路发出的地址码表明发射机所处的探测处所。
(b)图所示为多路接收报警电路.
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
