由TX05C-R构成的红外监视报警器

文章摘要： 由TX05C-R构成的红外监视报警器如图所示，它可用于围墙、窗户、门及各种禁区的监视，一旦有人闯入或越过便会发出报警声，起到安全防范的作用。该电路由发射模块、接收模块、时基电路、电源电路和扬声器等部分构成。其中电源电路由变压器T、整流二极管、三端稳压集成电路A4等部分构成，输出12V直流电压供整个电路用电。

由TX05C-R构成的红外监视报警器,标签：控制电路图,电路设计,http://www.88dzw.com

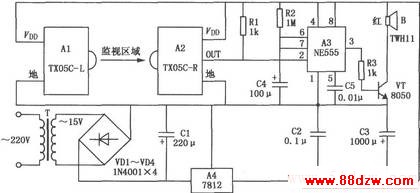

由TX05C-R构成的红外监视报警器如图所示，它可用于围墙、窗户、门及各种禁区的监视，一旦有人闯入或越过便会发出报警声，起到安全防范的作用。该电路由发射模块、接收模块、时基电路、电源电路和扬声器等部分构成。其中电源电路由变压器T、整流二极管、三端稳压集成电路A4等部分构成，输出12V直流电压供整个电路用电。
