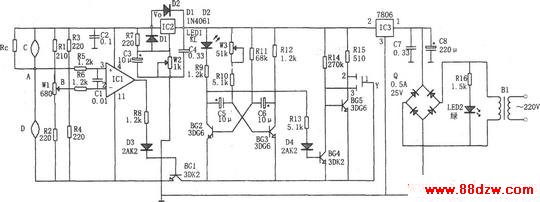

如图所示为可燃气体监漏报警电路。该报警器由检测电路、电压比较器、稳压电路、整流电路和报警电路等组成。检测电路主要是由Rc、C、D、R3、R4等组成的惠斯登电桥,其中D外观呈黑褐色,称为黑元件,C外观呈白色,称为白元件,且二者一般成对使用,常称为黑白元件,通常装在防爆气室中,通过隔爆罩与大气接触。电压比较器由R5、R6、C1和运放IC1等组成。稳压电路主要由集成稳压器7806(IC3)、IC2、C7等组成。报警电路由扬声器Y、发光二极管LED1组成,工作时二者能同步地发出间断的声光报警信号。
当有气体泄漏时,D表面发生化学反应,使D阻值增加,A点电位上升,当VA升到高于B点电位VB时,IC1输出高电平,相应BG1管导通,驱动报警电路发出声光报警信号。当没有气体泄漏时,相应A点电位低于B点电位,IC1输出低电平,BG1管截止,报警电路不工作。
电路中C、D选用LXK-1型催化剂,Y选用Φ35mm蜂鸣器。当电路安装完后,在无C、D时测得IC3输出电压为6V,初调电位器W2,使IC2输出3V,接上C、D后重调W2,使C、D的工作电压为3±0.1V。调电位器W1使VA比VB低5~10mV,此时对于灵敏度不低于25mV/1%CH4的LXK-1型气敏器件,其报警起限不大于0.2%~0.4%CH4。调节电位器W3,可改变报警声节奏。
