煤气灶熄火报警器1(KD153)

文章摘要： 如图所示为煤气灶熄火报警电路。该报警器由光敏三极管BG1、放大管BG2、音乐集成电路IC(KD-153)、扬声器Y、电源电路等组成。当煤气灶点燃后，闭合电源开关K，电路处于工作状态。光敏三极管BG1因受火焰光的照射而呈低阻状态，相应晶体管BG2饱和导通，IC的触发端为低电平，IC不工作，扬声器Y不发声。若煤气灶在燃烧过程中因故突然熄灭，则BG1因失去光照射而内阻变大，使BG2退出饱和而趋于截止，相应使IC的触发端处于高电平，IC工作，其发出的音乐信号经BG3管放大后推动扬声器Y发出报警声，以提醒主人关闭煤气阀门。图中晶体管BG1、BG2的β≥50。本电路可以避免家用煤气和液化气烧水做饭时因故

煤气灶熄火报警器1(KD153),标签：控制电路图,电路设计,http://www.88dzw.com

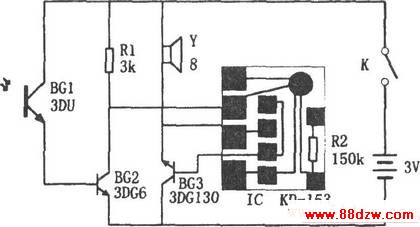

如图所示为煤气灶熄火报警电路。该报警器由光敏三极管BG1、放大管BG2、音乐集成电路IC(KD-153)、扬声器Y、电源电路等组成。

当煤气灶点燃后，闭合电源开关K，电路处于工作状态。光敏三极管BG1因受火焰光的照射而呈低阻状态，相应晶体管BG2饱和导通，IC的触发端为低电平，IC不工作，扬声器Y不发声。若煤气灶在燃烧过程中因故突然熄灭，则BG1因失去光照射而内阻变大，使BG2退出饱和而趋于截止，相应使IC的触发端处于高电平，IC工作，其发出的音乐信号经BG3管放大后推动扬声器Y发出报警声，以提醒主人关闭煤气阀门。

图中晶体管BG1、BG2的β≥50。本电路可以避免家用煤气和液化气烧水做饭时因故而造成的灭火、煤气溢出事故。当煤气灶因故熄火时，报警器发出报警信号。
