四路声源输人切换电路(CD4024、CD4052)

文章摘要： 如图所示的声源切换电路可以按照需要，将四种不同的声信号源切换到音响功率放大器的输入端，由于采用了电子开关，可完全消除原来使用机械切换开关所产生的噪声，保证了输入信号的质量，电路组成如图所示。电路由通道切换控制电路、通道选择电路和通道显示电路组成。通道切换控制电路由一只七级二进制计数／分频电路CD4024和一只按键开关组成。

四路声源输人切换电路(CD4024、CD4052),标签：控制电路图,电路设计,http://www.88dzw.com

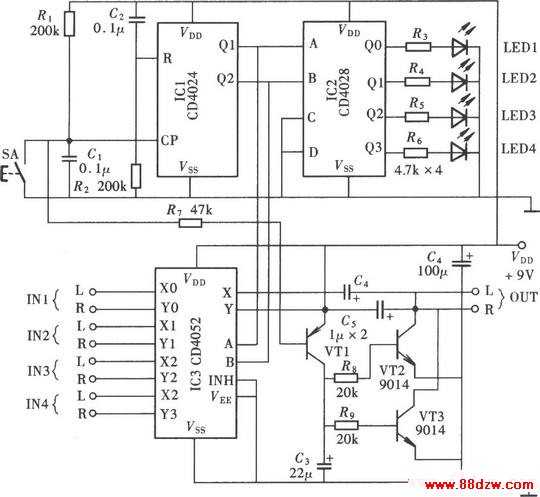

如图所示的声源切换电路可以按照需要，将四种不同的声信号源切换到音响功率放大器的输入端，由于采用了电子开关，可完全消除原来使用机械切换开关所产生的噪声，保证了输入信号的质量，电路组成如图所示。电路由通道切换控制电路、通道选择电路和通道显示电路组成。通道切换控制电路由一只七级二进制计数／分频电路CD4024和一只按键开关组成。
