非二线制声光控楼梯延迟开关电路(1)

文章摘要： 采用二线制接法，即开关对外仅两根引出线，安装非常方便。如图所示的非二线制接法的声、光控延迟灯，虽然安装时比较麻烦，但工作可靠性都很好，在某些场合还是相当有用。图中，K可采用JZC-22F、DC12V小型***率电磁继电器，T采用220V/12V、5VA小型优质电源变压器，其他元器件要求如图所示。

非二线制声光控楼梯延迟开关电路(1),标签：控制电路图,电路设计,http://www.88dzw.com

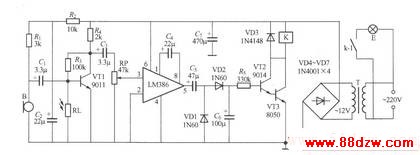

采用二线制接法，即开关对外仅两根引出线，安装非常方便。如图所示的非二线制接法的声、光控延迟灯，虽然安装时比较麻烦，但工作可靠性都很好，在某些场合还是相当有用。图中，K可采用JZC-22F、DC12V小型***率电磁继电器，T采用220V/12V、5VA小型优质电源变压器，其他元器件要求如图所示。
