使用TWH8751的光控路灯电路
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8670次
文章摘要: 如图所示是一个采用TWH8751功率开关集成电路构成的光控自动路灯电路,它将TWH8751的输入端第①脚接电源正端,所以输出端④脚状态由选通端即第②脚电平控制。白天,RP受自然光线照射呈现低电阻,选通端②脚为高电平,所以输出端④脚也为高电平,继电器K不动作,路灯E不亮。夜晚,RL无光照射呈现高电阻,选通端②脚为低电平,TWH8751内部达林顿管导通,④脚为低电平,继电器K吸合,其动合触点k-1闭合,路灯E通电发光。调节RP阻值可以调整电路的光控灵敏度。R2、C1为干扰脉冲吸收电路,可消除夜间短暂光线对电路的影响。T可用220V/12V、5VA小型优质电源变压器、K应根据负载大小选择适合的工作
使用TWH8751的光控路灯电路,标签:控制电路图,电路设计,http://www.88dzw.com

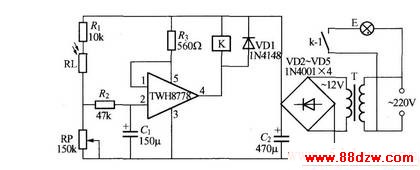

如图所示是一个采用TWH8751功率开关集成电路构成的光控自动路灯电路,它将TWH8751的输入端第①脚接电源正端,所以输出端④脚状态由选通端即第②脚电平控制。白天,RP受自然光线照射呈现低电阻,选通端②脚为高电平,所以输出端④脚也为高电平,继电器K不动作,路灯E不亮。夜晚,RL无光照射呈现高电阻,选通端②脚为低电平,TWH8751内部达林顿管导通,④脚为低电平,继电器K吸合,其动合触点k-1闭合,路灯E通电发光。调节RP阻值可以调整电路的光控灵敏度。R2、C1为干扰脉冲吸收电路,可消除夜间短暂光线对电路的影响。T可用220V/12V、5VA小型优质电源变压器、K应根据负载大小选择适合的工作电压为12V的继电器,如JZC-22F、DC12V型等。
