热释电红外感应自动灯电路(1)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8299次
文章摘要: 如图所示是一个热释电红外感应自动灯,可用于楼梯走道、卫生间等场合。能做到人来灯亮,人走灯灭,并且在白天能自动封锁,灯不会点亮。PIR可采用P228型等热释电红外传感器,为提高其灵敏度,最好为其加装菲涅耳透镜,透镜的焦点应位于传感器的感应窗口。RP为电路延迟时间调节电位器,也可换用普通固定电阻器。
热释电红外感应自动灯电路(1),标签:控制电路图,电路设计,http://www.88dzw.com

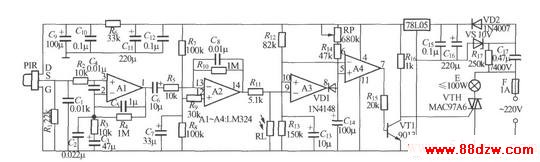

如图所示是一个热释电红外感应自动灯,可用于楼梯走道、卫生间等场合。能做到人来灯亮,人走灯灭,并且在白天能自动封锁,灯不会点亮。PIR可采用P228型等热释电红外传感器,为提高其灵敏度,最好为其加装菲涅耳透镜,透镜的焦点应位于传感器的感应窗口。RP为电路延迟时间调节电位器,也可换用普通固定电阻器。
Tag:控制电路,控制电路图,电路设计,家电维修 - 单元电路介绍 - 控制电路
