声控式音乐彩灯电路(2)
[10-10 20:39:48] 来源:http://www.88dzw.com 控制电路 阅读:8813次
文章摘要: 如图所示是一个改进的声控式音乐彩灯。(1)采用桥式全波电路,流过彩灯串的电流为全波脉动电流,所以灯串亮度提高很多; (2)采用两只发光二极管LED1、 LED2供电,一方面可从发光二极管两端取得一个稳定的直流电压,同时发光管还能兼作电源指示;(3)将声-电换能器采用驻极体电容话筒,能有效提高声波控制的灵敏度。
声控式音乐彩灯电路(2),标签:控制电路图,电路设计,http://www.88dzw.com

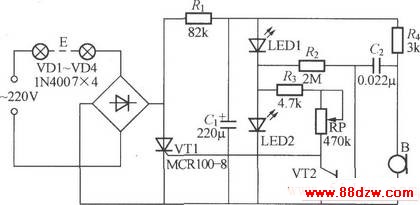

如图所示是一个改进的声控式音乐彩灯。(1)采用桥式全波电路,流过彩灯串的电流为全波脉动电流,所以灯串亮度提高很多; (2)采用两只发光二极管LED1、 LED2供电,一方面可从发光二极管两端取得一个稳定的直流电压,同时发光管还能兼作电源指示;(3)将声-电换能器采用驻极体电容话筒,能有效提高声波控制的灵敏度。
