线控式音乐彩灯电路(1)

文章摘要： 如图所示是一个简单的线控式音乐彩灯电路。来自音箱喇叭两端的音频电压通过导线接至a、b端，由电位器RP分压加到音频变压器T的初级，音频电压经T升压后由次级加到双向晶闸管VTH的控制极与第二阳极间。当音频电压较高时，VTH开通，彩灯串E发光；当音乐停顿或较弱时不足以触发VTH，VTH在交流电过零时即关断。由此可知，灯串E的发光亮度就随喇叭播放的音乐节奏起伏而闪烁。调节电位器RP的阻值大小，可以调节电路线控灵敏度；T可用晶体管收音机里的小型输入变压器。

线控式音乐彩灯电路(1),标签：控制电路图,电路设计,http://www.88dzw.com

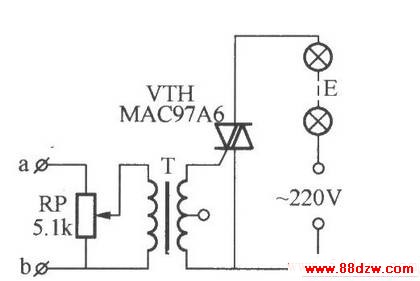

如图所示是一个简单的线控式音乐彩灯电路。来自音箱喇叭两端的音频电压通过导线接至a、b端，由电位器RP分压加到音频变压器T的初级，音频电压经T升压后由次级加到双向晶闸管VTH的控制极与第二阳极间。当音频电压较高时，VTH开通，彩灯串E发光；当音乐停顿或较弱时不足以触发VTH，VTH在交流电过零时即关断。由此可知，灯串E的发光亮度就随喇叭播放的音乐节奏起伏而闪烁。调节电位器RP的阻值大小，可以调节电路线控灵敏度；T可用晶体管收音机里的小型输入变压器。
