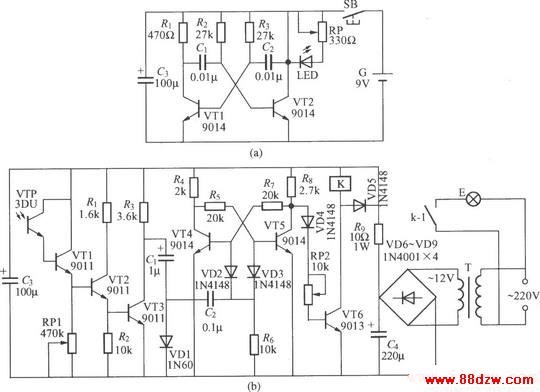

红外遥控灯开关是用红外光线作为遥控指令，它具有抗干扰能力强、动作可靠等特点。该开关由红外光发射器和红外光接收器两部分组成。红外光发射器的电路见图(a)。由图可见，三极管VT1、VT2组成无稳态多谐振荡器，振荡频率由C1、R2、C2与R3决定，当按下发射开关SB时，电路立即起振，串联在VT2集电极回路里的红外发光二极管LED就发出一束受振荡频率调制的红外光脉冲，使接收器产生动作；红外光接收器的电路见图(b)，它由光电传感器、放大器、双稳态触发器及电源电路等几部分组成。T可用220V/12V、5VA小型优质电源变压器；RP1用来调整接收灵敏度，最大接收距离可达8m,RP2用来调整继电器的工作电流，对于直流工作电压为12V的JRX-13F小型继电器，调整RP2使吸合电流为20mA即可。
