本文介绍一种简易，实用的延时定时电路，特别适用于“有人开无人关”或要求“人走灯灭”的楼梯间、走道上的照明灯等，使用十分方便。

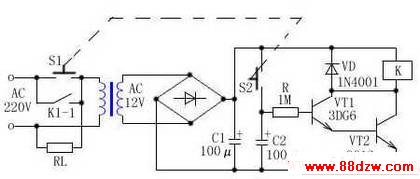

电路如下图所示。工作时，按下S1、S2后，整流电源对C2充电，C2两端的电压迅速达到电源电压值。同时，电源经R为V1、V2组成的复合管提供基极偏流，使复合管导通，继电器K吸合，其触点K1－1闭合与S1一起为电器RL提供交流电源，S1、S2松开时RL仍能正常工作；但S1、S2松开后，电容C2经R、复合管放电，使复合管保持导通状态，以维持RL的正常工作；随着时间的延迟，C2上的电压不足以维持复合管的导通，K便释放，电器RL上的电源就被自动切断，从而达到了自动关机的目的。延时时间的长短由C2和R的时间常数决定，改变C2或R的数值可以改变延时时间的长短（按图中数值延时约7分钟），加大C2或R的数值，延时时间变长，反之时间变短。

本电路制作简单，元器件无特殊要求，安装无误后调试好RC的时间常数即可正常工作。
