555构成的电器设备过载和断相保护装置
[09-14 00:06:02] 来源:http://www.88dzw.com 控制电路 阅读:8146次
文章摘要: 如图所示为电器设备过载和断相保护电路。该装置由 12V、 5V的直流稳压电源、交流互感器、电压比较器、封锁定时器、继电器控制电路和缺相保护电路等组成。其中直流稳压电源为整个电路提供直流电压。交流互感器LH将三相中流过的电流按比例地耦合出来,并分别经D1C1、D2C2、D3C3整流滤波后加至电压比较器(IC1、DW1、DW5、R7)和断相保护电路(IC4、IC5、IC6)。对由IC4(CD4070)、IC5(7402)、IC6(CD4013)等组成的缺相保护电路,用于检测并判断三相电流的有无,若有一相断相,则IC3置位,继电器J吸合,将设备的电源断开,以进行断相保护。
555构成的电器设备过载和断相保护装置,标签:控制电路图,电路设计,http://www.88dzw.com

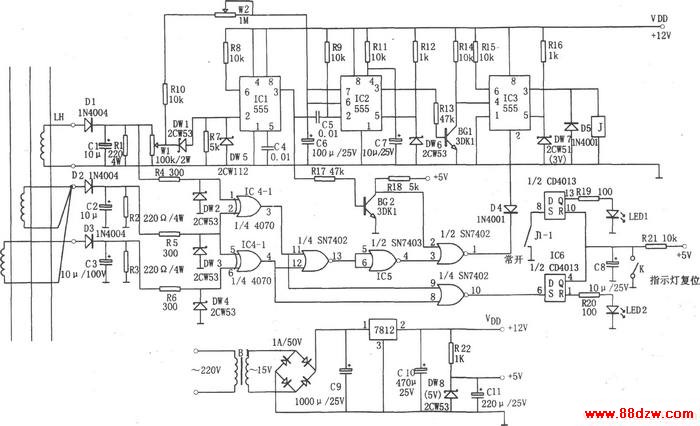

如图所示为电器设备过载和断相保护电路。该装置由 12V、 5V的直流稳压电源、交流互感器、电压比较器、封锁定时器、继电器控制电路和缺相保护电路等组成。其中直流稳压电源为整个电路提供直流电压。
交流互感器LH将三相中流过的电流按比例地耦合出来,并分别经D1C1、D2C2、D3C3整流滤波后加至电压比较器(IC1、DW1、DW5、R7)和断相保护电路(IC4、IC5、IC6)。
对由IC4(CD4070)、IC5(7402)、IC6(CD4013)等组成的缺相保护电路,用于检测并判断三相电流的有无,若有一相断相,则IC3置位,继电器J吸合,将设备的电源断开,以进行断相保护。
