内带E2PROM的数字电位器电路

文章摘要：数字控制电位器(DCP)是一种可由外部微处理器等来自由设定阻值的可变电阻器。与机械式电位器不同，它没有可动部分，因而具有优良的耐环境特性。另外．它可以对电阻值实现自动调整．从而节省了电位器的调整时间。X9315W是美国Xicor公司推出的数字电位器，其总阻值为10kΩ，触点抽头数32个。X9315W内含E2PROM，即使在电源切断之后．仍然能够记忆所设定的电阻值。 特点与工作原理图 此主题相关图片如下： X9315W具有以下特点：(1)低噪声。(2)内含E2PROM，可以记忆活动触点的位置； (3)分辨率为3%．触点抽头数为32个； (4)活动触点位置数据保持时间为100年； (

内带E2PROM的数字电位器电路,标签：控制电路图,电路设计,http://www.88dzw.com

　　数字控制电位器(DCP)是一种可由外部微处理器等来自由设定阻值的可变电阻器。与机械式电位器不同，它没有可动部分，因而具有优良的耐环境特性。另外．它可以对电阻值实现自动调整．从而节省了电位器的调整时间。X9315W是美国Xicor公司推出的数字电位器，其总阻值为10kΩ，触点抽头数32个。X9315W内含E2PROM，即使在电源切断之后．仍然能够记忆所设定的电阻值。 特点与工作原理图 此主题相关图片如下：

　　 X9315W具有以下特点：
(1)低噪声。
(2)内含E2PROM，可以记忆活动触点的位置；
(3)分辨率为3%．触点抽头数为32个；
(4)活动触点位置数据保持时间为100年；
(5)低功耗。

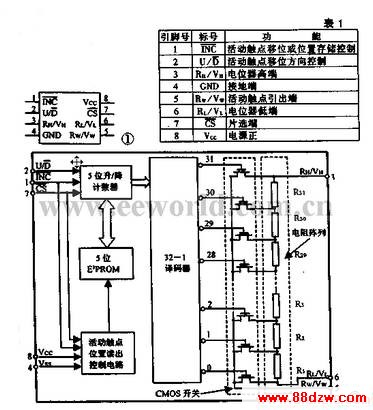

"X9315W的引脚排列如图1所示，表1为其引脚功能。图2为X9315W的内部框图。"

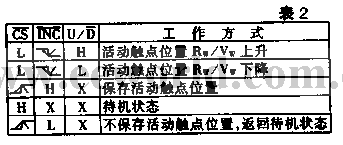

　　图2中开关的转换采用了所谓“断开前接通”的方法。也就是说，模拟活动触点移动、两个开关连续切换时，即将断开的CMOS开关还没有断开．另一个CMOS仍开关已经接通。因此，在控制结束、活动触点位置确定之前，RH／VH端与RL／VL端之间的阻值在瞬间会出现下降。 此主题相关图片如下：

　　从存储器中读出，井自动地进行设定。表3为X9315W的主要电气特性。 此主题相关图片如下：

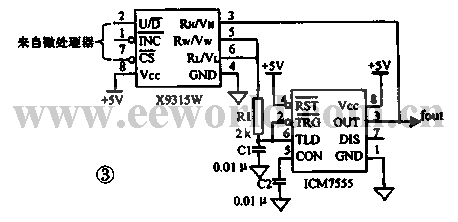

　　应用实例 图3是使用模拟定时器IC(ICM7555)构成的非稳态多谐振荡器电路，定时时间可以由微处理器通过数字电位器X9315W来进行设定。 此主题相关图片如下：
