北京图捷电梯控制柜

[09-14 00:08:04]   来源：http://www.88dzw.com  控制电路   阅读：8716次

文章摘要：北京图捷电梯开门机电路:北京图捷电梯指示灯电路:北京图捷电梯照明与PLC用电电路：北京图捷电梯接触器接线电路： 上一页 [1] [2]

北京图捷电梯控制柜,标签：控制电路图,电路设计,http://www.88dzw.com

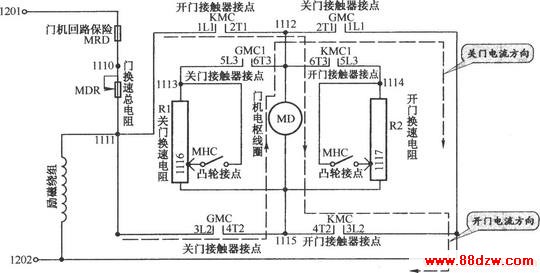

北京图捷电梯开门机电路:

北京图捷电梯控制柜

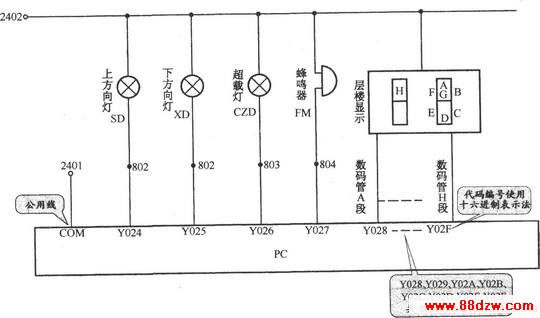

北京图捷电梯指示灯电路:

北京图捷电梯控制柜

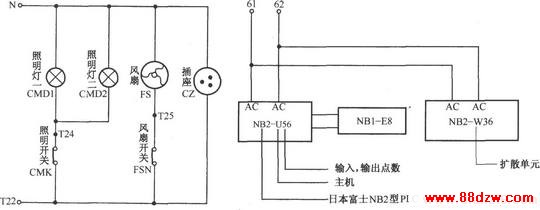

北京图捷电梯照明与PLC用电电路：

北京图捷电梯控制柜

北京图捷电梯接触器接线电路：

北京图捷电梯控制柜

上一页  [1] [2]
