停电照明灯电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8320次
文章摘要: 晚问儿童学习时,一旦停电,在书房内就看不见走路,很不安全。如图所示为一种用发光二极管构成的照明灯电路可解决这一问题。该灯用电池供电,耗电极少,把它安放在书桌顶上,遇上停电发光二极管自动发光,足够强的光线照明,便于儿童走出房间。为了减少能量消耗。发光二极管采用闪光照明。IC1选择CMOS集成电路CD4093。VT1、VT2选择BC547三极管。LED1选择Φ8mm白色发光二极管,其他元器件如图所示。
停电照明灯电路,标签:电路设计,http://www.88dzw.com

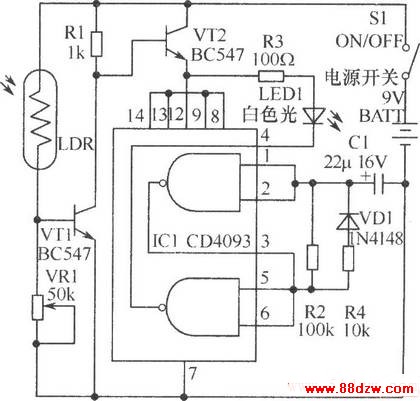

晚问儿童学习时,一旦停电,在书房内就看不见走路,很不安全。如图所示为一种用发光二极管构成的照明灯电路可解决这一问题。该灯用电池供电,耗电极少,把它安放在书桌顶上,遇上停电发光二极管自动发光,足够强的光线照明,便于儿童走出房间。为了减少能量消耗。发光二极管采用闪光照明。IC1选择CMOS集成电路CD4093。VT1、VT2选择BC547三极管。LED1选择Φ8mm白色发光二极管,其他元器件如图所示。
Tag:光电应用,电路设计,家电维修 - 单元电路介绍 - 光电应用
