灯光自动调节器电路
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8674次

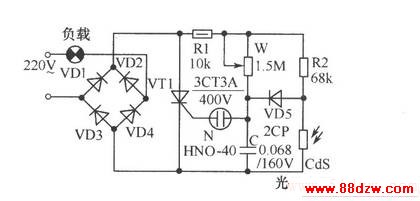

文章摘要: 如图所示,此电路能根据外界光线的强弱来自动调节灯光亮度。若外界亮度高,灯光就暗,反之外界亮度低,灯光就亮。图中由晶闸管VT1和二极管VD1~VD4组成全波相控电路,用氖管N作VT1的触发管。调节W可改变对电容C的充电时间常数,即改变VT1的导通角,控制灯光的亮度。
灯光自动调节器电路,标签:电路设计,http://www.88dzw.com
如图所示,此电路能根据外界光线的强弱来自动调节灯光亮度。若外界亮度高,灯光就暗,反之外界亮度低,灯光就亮。图中由晶闸管VT1和二极管VD1~VD4组成全波相控电路,用氖管N作VT1的触发管。调节W可改变对电容C的充电时间常数,即改变VT1的导通角,控制灯光的亮度。
