自制光电耦合器
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8945次
文章摘要: 用透明胶纸将Φ55mm红色发光二极管与光敏电阻卷好,放人一段彩色笔杆中(黑色为好),两端用胶粘好,即成为一个光电耦合器,它适用于作低频开关电路,如图(a)所示。图(b)为采用光电耦合器的停电报警电路,在停电时它能发出报警声。当平时有市电时,光电耦合器中的红色发光二极管亮,经耦合使光敏电阻阻值变小,VT1截止,VT1、VT2组成的振荡器不工作。当市电停电时,光敏电阻阻值增加,使VT1导通,振荡器开始工作,发出报警声。
自制光电耦合器,标签:电路设计,http://www.88dzw.com

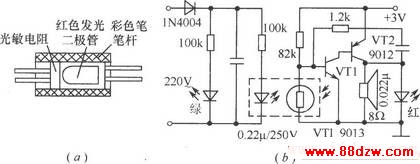

用透明胶纸将Φ55mm红色发光二极管与光敏电阻卷好,放人一段彩色笔杆中(黑色为好),两端用胶粘好,即成为一个光电耦合器,它适用于作低频开关电路,如图(a)所示。图(b)为采用光电耦合器的停电报警电路,在停电时它能发出报警声。当平时有市电时,光电耦合器中的红色发光二极管亮,经耦合使光敏电阻阻值变小,VT1截止,VT1、VT2组成的振荡器不工作。当市电停电时,光敏电阻阻值增加,使VT1导通,振荡器开始工作,发出报警声。
