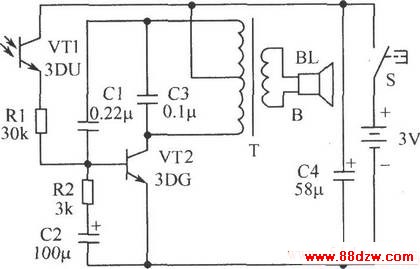

催醒器的电路图

文章摘要： 电路图' src="/pd_wx/UploadPic/2011-9/20119811325337.jpg" style="cursor:hand" ondrag="resizeImage(event,this)" width=600; this.height=j/i*600;}" border=0 style="cursor:pointer;" style="cursor:pointer;" onload="return imgzoom(this,5

催醒器的电路图,标签：电路设计,http://www.88dzw.com

将该催醒器安装在玩具小鸟的底座里，晚上放在阳台上，早晨天亮后光敏器件受光照射，使玩具小鸟发出阵阵鸟叫声，叫唤人们赶快起床。VT1是光敏三极管，与电阻R1一起构成光控电路；VT2与振荡变压器T及一些阻容元件构成一个间歇式电感三点式振荡器。振荡器频率由变压器初级线圈电感和电容C3决定，约为1000Hz；间歇频率由R2、C2充放电电路决定，约为1Hz5Hz。无光照时，VT1截止，VT2因无基极偏置电流而截止，电路停振，扬声器无声。当天亮后，有光线照射到光敏三极管VT1的窗口时，VT1的漏电流(光电流)剧增，也就是VT2的基极偏置电流剧增，于是电路起振，产生间歇的音频振荡信号，经变压器T耦合至扬声器，发出间歇的类似鸟的叫声。

元件器选择：VT1目前普遍选用的是光电流大于1mA的3DU型NPN光敏三极管。VT2选用9014(可用3DG6代替)三极管，β≥60。R1选择RTX-0125 /30kΩ碳膜电阻，R2选择RTX-0.125/3kΩ碳膜电阻。C1选择CL，0.22μF/63V耦合电容。T选择晶体管收音机用推输出变压器；B选择8Ω／0.5W扬声器。
