光控节能路灯(二)工作原理图
[10-10 20:38:44] 来源:http://www.88dzw.com 光电应用 阅读:8366次
文章摘要: 如图所示为用JEC-2多功能集成电路制作的光控节能路灯。天黑后,能自动启动路灯进行照明;天变亮时,又可自动停止工作。线路新颖,制作简单,不需太多调试。JEC2作为核心元件。天亮时,即光敏二极管有光照射时,其内阻变小。调节W可使电容C1上的压降高于2.5V,JEC2由于有触发电压而导通,2脚输出低电位,继电器J动作,其常闭触点断开,切断了交流接触器的供电电源。接触器C不工作,电灯不发光。当天变黑后,光敏二极管无光照,其阻值变大,而使JEC2由于触发电压小而截止。2脚输出高电平,继电器J不吸合,其常闭触点接通C的电源,C动作,路灯随之开始工作。电容C1的设置,可防止光线瞬间变化而引起的误动作。电
光控节能路灯(二)工作原理图,标签:电路设计,http://www.88dzw.com

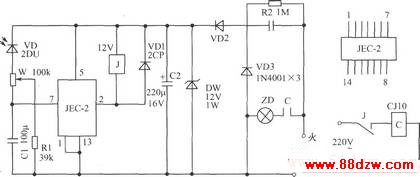

如图所示为用JEC-2多功能集成电路制作的光控节能路灯。天黑后,能自动启动路灯进行照明;天变亮时,又可自动停止工作。线路新颖,制作简单,不需太多调试。JEC2作为核心元件。天亮时,即光敏二极管有光照射时,其内阻变小。调节W可使电容C1上的压降高于2.5V,JEC2由于有触发电压而导通,2脚输出低电位,继电器J动作,其常闭触点断开,切断了交流接触器的供电电源。接触器C不工作,电灯不发光。当天变黑后,光敏二极管无光照,其阻值变大,而使JEC2由于触发电压小而截止。2脚输出高电平,继电器J不吸合,其常闭触点接通C的电源,C动作,路灯随之开始工作。电容C1的设置,可防止光线瞬间变化而引起的误动作。电源由市电经阻容降压后再经整流供给,线路简单,而且功耗低。
