晶闸管驱动电路

文章摘要： 该电路主要由新颖的热释电红外线传感专用器件TDH98072组成。用该器件组装的控制电路具有电路简洁、调试简单、可靠性高等优点。该器件还可以组装其他控制电路，如防盗报警器、自动控制灯、自动水阀等。光敏电阻CdS应选择亮阻(在较亮环境时的阻值)小于l00kΩ，暗阻大于3.3MΩ的产品。热释红外线探头PIR可以选择任意一种小型热释探头(须带透镜，如ANM1型)。

晶闸管驱动电路,标签：电路设计,http://www.88dzw.com

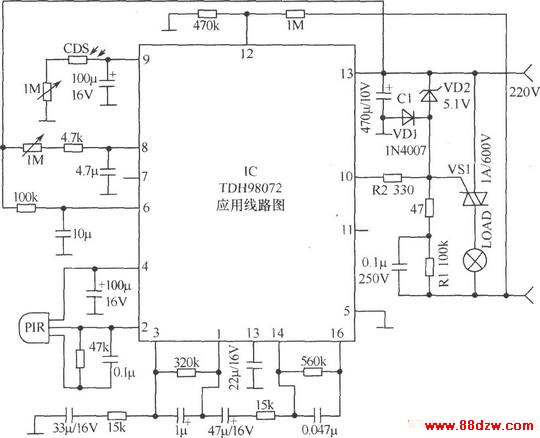

该电路主要由新颖的热释电红外线传感专用器件TDH98072组成。用该器件组装的控制电路具有电路简洁、调试简单、可靠性高等优点。该器件还可以组装其他控制电路，如防盗报警器、自动控制灯、自动水阀等。光敏电阻CdS应选择亮阻(在较亮环境时的阻值)小于l00kΩ，暗阻大于3.3MΩ的产品。热释红外线探头PIR可以选择任意一种小型热释探头(须带透镜，如ANM1型)。
